逆止弁付き水抜きパイプ GRパイプ

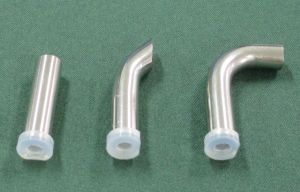

逆止弁付き水抜きパイプ GRパイプ ノーマルタイプ       意匠登録済

ステンレスパイプと特殊ゴムの組み合わせにより、優れた逆流防止機能を持たせた水抜きパイプです。

製品仕様
S40:ストレート 全長40(パイプΦ10×38mm長さ
R45:45°曲げ  全長52.5(パイプΦ10×50.5mm長さ
R90:90°曲げ  全長50(パイプΦ10×48mm長さ

パイプ長さについては、ご要望により調整可能です。

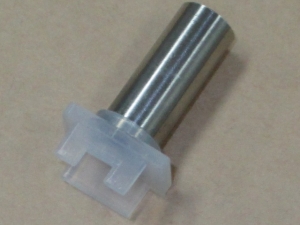

逆止弁付き水抜きパイプ GRパイプ Tタイプ

突起によりパイプ奥に水路を確保します。また突起によりシール材がパイプ穴に回り込み難くなっています。
特にサッシ周りは二重シールにより水抜きパイプ奧のスペースが少なく、S40ではパイプを入れ過ぎて水路を塞ぐことがありました。
TS25は突起によりパイプの入れ過ぎ防止が期待できます。更に弊社の透水性バックアップ材 トオル君BTと組み合わせることで、より排水経路の確保が期待できます。

製品仕様
TS25:突起付き 全長33(パイプΦ10×25mm長さ

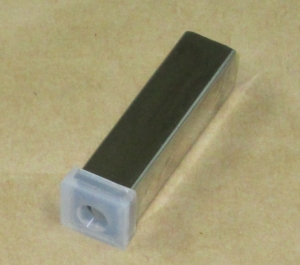

逆止弁付き水抜きパイプ GRパイプ Kタイプ           意匠登録出願中

意匠性を考慮した角型の水抜きパイプです。
角型にすることで排水流路の断面積が増加し、社内試験では丸型の約1.7倍の排水量が得られました。

製品仕様
KS40:ストレート 全長40
パイプ□10×10mm 38mm長さ
